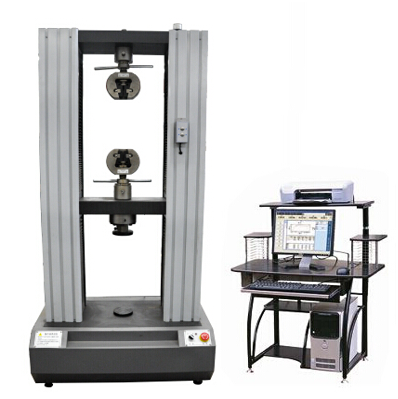

WDW系列電子萬能試驗機

産品描述

參數

一、主要用途：

WDW系列電子萬能試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、撕裂等力學性能的測試和分析研究，可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種标準進行試驗和數據處理，是科研院所、院校、工礦企業、技(jì )術監督、商檢仲裁等部門的理想測試設備。設備完全滿足GB/T228.1-2021《金屬材料拉伸試驗第1部分：室溫試驗方法》的要求。

二、性能特點：

1 主機

1.1主機采用高鋼度門式框架結構，強度高、變形小；

1.2 采用進口高精度滾珠絲杠，傳動高效平穩；

1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4 采用交流伺服電機及驅動系統，确保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000；

1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。

2 控制系統

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；

3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

4、符合PCI總線标準，微機自動識别和安裝，做到“即插即測”；

5、電子測量系統無電位器等模拟元件，保證互換性，方便維修更換。

三、技(jì )術參數：

産品型号		WDW-0.5/1	WDW-2/5	WDW-10/50	WDW-100	WDW-200/300		WDW-500
最大試驗力		500N/1000N	2KN/5kN	10kN/50kN	100kN	200kN/300kN		500kN
試驗力測量範圍		最大試驗力的2%--100%（可選擇0.4%--100%）
試驗力分辨力		1/300000(全程不分檔或等效6檔)
試驗力示值準确度等級		優于示值±1%（±0.5%為特殊選擇）
橫梁位移測量		分辨率高于0.002mm
變形測量準确度等級		在引伸計滿量程的2%-100%範圍内，優于±1%
試驗速度範圍		≤100kN 0.01—500mm/min,無級調速 ≥200kN 0.01-300mm/min
速度控制準确度等級		±1%(0.01~10mm/min);±0.5%(10~500mm/min)
恒力、恒變形恒位移控制範圍		設定值<10%FS時,設定值的±1.0%以内設定值≥10%FS時,設定值的±0.1%以内
變形速率控制準确度等級		速率<0.05%FS時為±2.0%設定值内速率≥0.05%FS時為±0.5%設定值内
夾具	形式	楔形夾具體
	平鉗口	0-7mm			0-14mm	0-20mm
	圓鉗口	φ4-φ9mm			φ4-φ14mm	φ9-φ26mm		φ9-φ32mm
最大拉伸空間		600mm
最大壓縮空間		700mm
有效試驗寬度		400mm				570mm
整機電源		單相,220V±10%,50Hz				三相,380V±10%,50Hz
工作環境		室溫10—35℃,相對濕度不超過80%
主機尺寸		(760×500×1750)mm			(830×550×2000)mm	(1130×650×2650)mm
重量		400kg			500 kg	2000 kg	2500 kg
