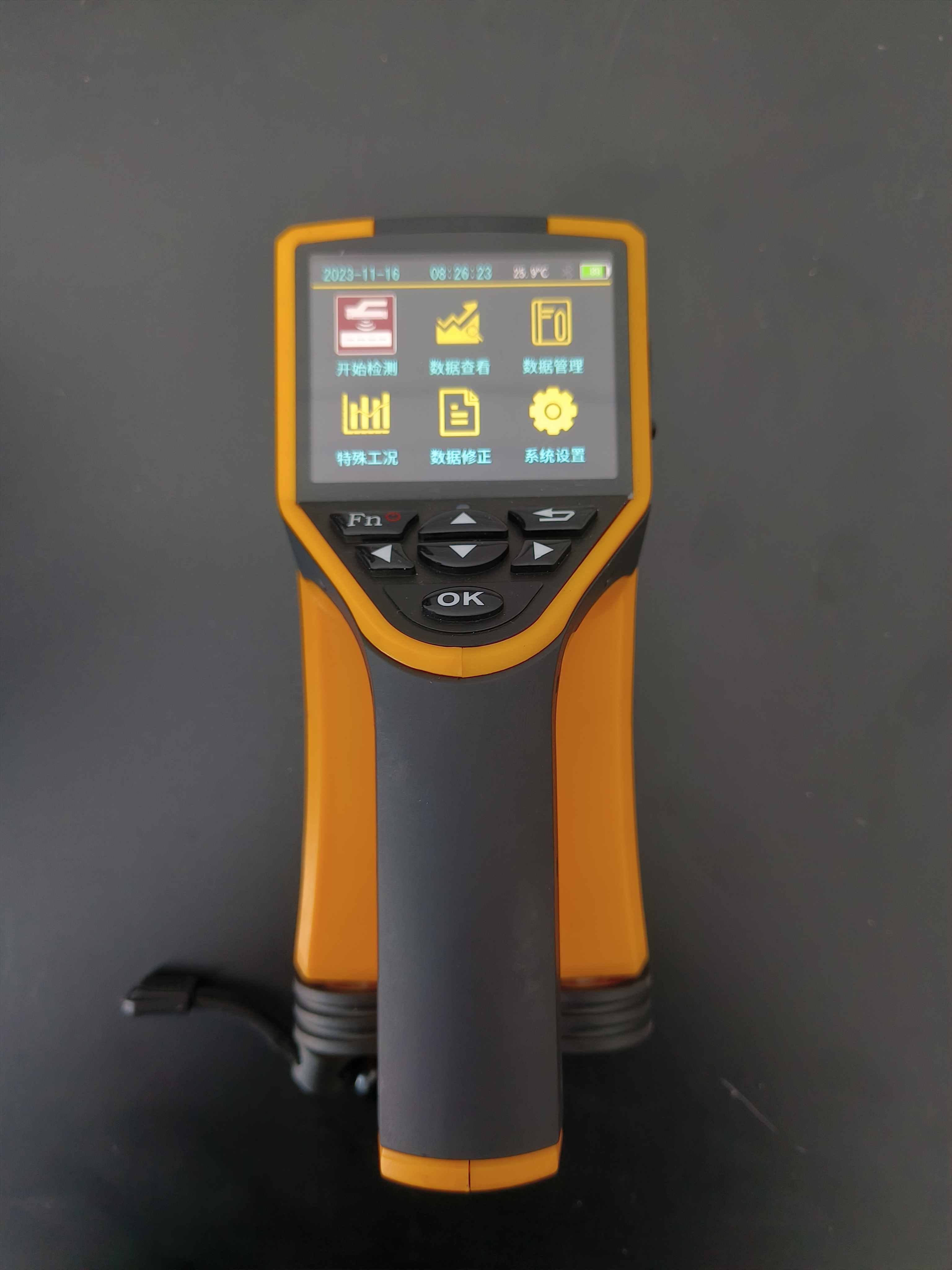

WTG-B一體式鋼筋檢測儀

【應用領域】

WTG-B一體式鋼筋檢測儀是一種便攜式智能無損檢測設備,用于檢測鋼筋混凝土結構施工質量，能夠在牆體、隧道、橋梁等鋼筋混裝土結構中檢測鋼筋保護層厚度，定位鋼筋位置、走向及分布情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測。

【符合标準】

GB50010-2010《混凝土結構設計規範》（2015版）

GB50204-2015《混凝土結構工程施工質量驗收規範》

GB/T50344-2019《建築結構檢測技(jì )術标準》

JGJ/T152-2019《混凝土中鋼筋檢測技(jì )術規程》

GBT/50784-2013《混凝土結構現場檢測技(jì )術标準》

【産品特點】

鋼筋保護層厚度、鋼筋位置及間距同屏顯示，支持厚度值是否滿足設計值自動辨别；

藍牙版可通過APP連接手機，可實現三維實時顯示，可根據實際情況調整三維模型大小及形狀，如：方形構件、圓柱構件等同避免攀高摔傷意外，檢測更加高效安全；

厚度檢測模式升級，保護層精度至0.1mm，支持左右雙路AD值提示，中心自動判讀；

水平和垂直激光定位，實時顯示鋼筋位置及相鄰鋼筋中心線，準框及指示燈多重提醒，方便鋼筋定位及鑽孔取芯；

支持多種檢測模式适合不同的特殊測量環境,包括凹面檢測和凸面檢測；

JGJ檢測自動生成現場測點縮略圖，自定義檢測順序；

支持遠程儀器軟件升級，享受便捷服務支持，PC 端軟件免驅動安裝，數據處理及報告生成輕松完成。

【産品參數】

鋼筋保護層厚度、鋼筋位置及鋼筋間距同屏顯示；

優化波形掃描模式鋼筋判斷算法，提升密集鋼筋識别能力，保護層厚度值更加精确；

定位模式密集鋼筋算法升級，有效排除箍筋幹擾；

優化密集波形檢測，鋼筋根數和保護層厚度值精準度大幅提升；

支持左右雙路AD值提示，中心自動判讀；

水平和垂直激光定位，實時顯示鋼筋位置及相鄰鋼筋中心線，瞄準框及指示燈多重提醒，方便鋼筋定位及鑽孔取芯；

可更換式高容量锂電池，低功耗設計，電池充滿後可連續使用24小時；

可應對複雜工況，如凹凸面；

鋼筋直徑設置範圍：φ6~φ50mm

保護層厚度量程範圍：第①量程2~100mm/第②量程2~210mm

檢測範圍：最大允許誤差

1~79mm：±1mm

80~119mm：±2mm

120~179mm：±3mm

180~210mm：±4mm

直徑測量适用範圍：φ6~φ50mm

直徑估測允許誤差：±1規格

掃描功能：厚度掃描、波形掃描、網格掃描、圖像掃描、JGJ檢測、剖面掃描、特殊工況

掃描範圍：無邊界，圖像掃描可用ZW軟件出三維模型

數據修正功能：有

數據傳輸模式： 内置存儲

顯示屏：3.5寸高清屏幕

供電方式：内置锂電池

指示方式：4激光且指示方向

現場記錄功能：支持

藍牙：可升級藍牙，升級後可上傳手機app
