纖維圖像分析儀

一、産品概述：

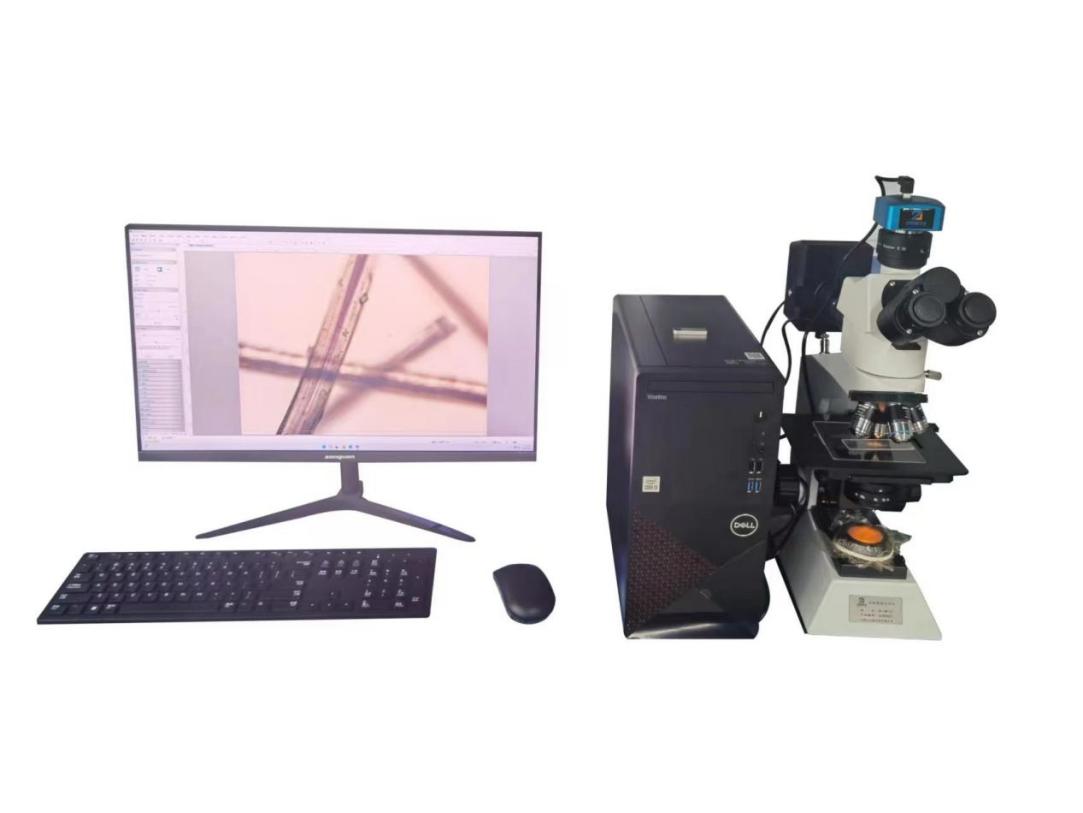

    ZP-XWTX2纖維圖像分析儀采用顯微鏡及專用分析軟件的方法，配置大視野目鏡和專用物鏡，視場大而清晰，，可自由切換明試場/偏光觀察，進行100%透光攝影，完成多功能纖維的分析和測量。系統采用計算機數字圖像處理技(jì )術，由攝像機、顯微鏡、台式計算機及檢測軟件等組成，提供纖維直徑測量功能。

二、适用标準：

    JTT 533-2020 瀝青路面用纖維《中華人民共和國交通運輸行業标準》

—附錄G/ “木質纖維含量試驗方法”

—附錄H/ “纖維長度和直徑試驗方法”

—附錄T “橫截面法測定纖維直徑試驗方法

三、性能特點：

1、專業顯微圖像分析軟件，以高幀速率記錄圖像，實現動态過程的精确觀測；

2、自帶四個物鏡筒，可根據使用需要另自由選擇；

3、運用顯微鏡視角：具有兩倍于2/3'相機的觀察視野，擁有出色的樣品概覽圖像

3、具有粗微調同軸調焦機構，帶有松緊調節和上限位裝置。

4、雙層機械載物台，三維可調，使用便利。

5、自帶彩色數碼攝像機，像素高達1000萬，圖像傳輸速度快。

6、相機利用USB3.0接口确保數據傳輸快速而穩定。

四、主要技(jì )術參數：

1、測量長度分辨率： 0.01ｍｍ

2、測量寬度分辨率 ：0.01μｍ

3、放大倍數：     25~2300 倍，帶有孔徑光闌的阿貝聚光鏡

4、調焦範圍：      25mm 微調精度：0.002mm

5、攝 配 鏡：       放大倍數為 0.5 倍

6、照明裝置：      反射光 ＬＥＤ

7、攝像機像素：    1000萬

8、載 物 台：       180×145（mm）

9、物鏡： 長工作距平場消色差金相物鏡5X N.A.≥0.13 WD≥15.2mm

長工作距平場消色差金相物鏡10X  N.A.≥0.25 WD≥8.6mm

長工作距平場消色差金相物鏡20X  N.A.≥0.40 WD≥8.7mm

長工作距平場消色差金相物鏡50X  N.A.≥0.60 WD≥5.0mm

觀察筒：鉸鏈式雙目，30°傾斜，360°旋轉，瞳距調節範圍：≥54-75mm，雙邊±5屈光度可調；

目鏡：PL10X高眼點平場目鏡，線視場不低于20mm

轉換器：内定位四孔轉換器
