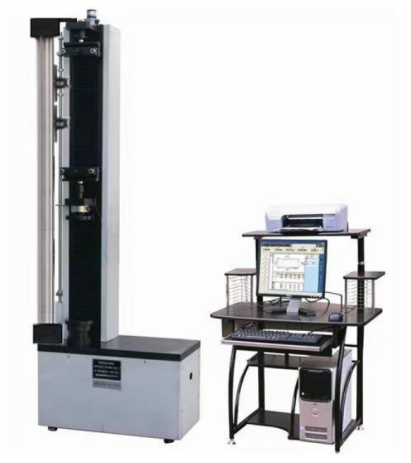

WDW-5型電子萬能試驗機

一、适用範圍

WDW-5型微機控制電子萬能試驗機，主要用于測試各種材料的拉伸、壓縮等性能。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技(jì )術指标；在壓縮試驗中，檢測材料的承載壓力、抗拉強度、最大壓縮變形等技(jì )術指标。以上檢測參數在試驗結束後，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束後既可打印，也可在控制器内保存以備查詢顯示。

二、概述

本試驗機采用步進電機及調速系統一體化結構驅動皮帶輪減速系統，經減速後帶動精密絲杠副進行加載。電氣部分包括負荷測量系統和位移測量系統組成。所有的控制參數及測量結果均可以在計算機屏幕上實時顯示，可計算試樣的彈性模量、抗拉強度、斷後延伸率等參數。并具有過載保護等功能。

三、主要技(jì )術指标

1. 最大試驗力 5kN
2. 試驗力相對誤差 ±1%.
3. 橫梁移動速度 0. 05~~500mm/min
4. 計算機顯示内容：試驗力、位移、峰值、運行狀态、運行速度、試驗力檔位、拉伸力—位移曲線等參數
5. 試驗空間 600mm
6. 主機重量：200Kg
7. 試驗機尺寸：  約760X400X1700 mm
