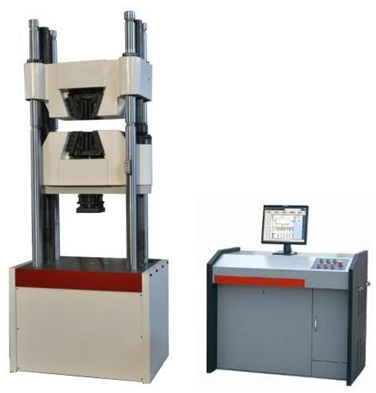

WAW系列微機控制電液伺服萬能試驗機

主要用途：

WAW系列微機控制電液伺服萬能試驗機采用油缸下置式、四立柱兩絲杠主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。适用于檢測、冶金、建築、輕工、航空、航天、材料、院校、科研單位等領域。試驗操作和數據處理符合GB/T228.1-2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》的要求。

性能特點：

1 主機：

1.1主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作台之間。

1.2 堅固的四立柱兩絲杠穩定結構設計，整機穩定性極強。

1.3 移動橫梁設計專有獨特的消除間隙機構，避免了其它機型橫梁受力後竄動所帶來的試驗誤差。

1.4 上下鉗口采用機械對中，将試驗拉伸過程中對試樣及設備的損傷降至最低。

1.5 鉗口與鉗口夾闆間設有10mm的滑闆，有效的延長了鉗口夾闆的使用壽命。

1.6 鉗口采用獨有的技(jì )術使鉗口硬度都達到洛氏60以上，大大的提高了鉗口使用壽命

及高強度材料對鉗口的影響。

1.7 試驗空間可根據試樣的長度分三段調整，最高處适用于高溫爐等外設設備的使用。

1.8 油缸采用間隙密封，既提高了測量精度又增加了使用壽命。

2 傳動系統：

下橫梁升降采用國内知名電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。

3 液壓系統：

3.1液壓系統采用琴台式油源，增加油源内部的散熱系統。

3.2采用進口高壓齒輪泵噪音低、運行平穩、數據穩定。

3.3動力系統與操作台一體化設計，便于操作，節省實驗空間。

3.4表面經噴塑處理，外形美觀。

4 控制系統

4.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

4.2數據采集系統由4路高精準32位A/D轉換通道組成。最高分辨率達1/500000，全程不分檔；

4.3選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

4.4符合PCI總線标準，微機自動識别和安裝，做到“即插即測”；

4.5電子測量系統無電位器等模拟元件，保證互換性，方便維修更換。

技(jì )術參數：

注：以上為标準配置，可根據客戶要求特殊定做
